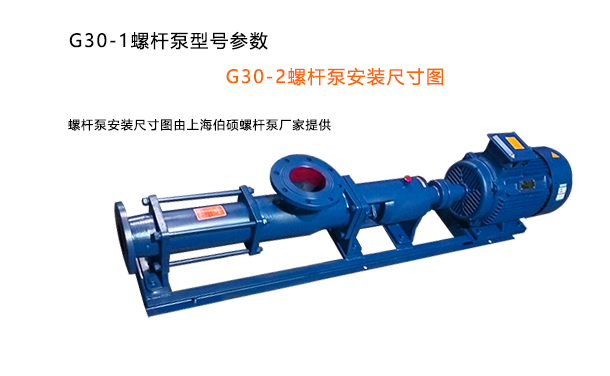

G30-1螺杆泵型号参数，G30-2螺杆泵安装尺寸图由上海伯硕螺杆泵厂家提供，说明：G30-1螺杆泵型号参数，G30-2螺杆泵型号参数，G30-1螺杆泵安装尺寸图，G30-2螺杆泵安装尺寸图等数据只做为螺杆泵选型时参考之用。还是应当以订购时以厂家提供G30-1螺杆泵型号参数，G30-2螺杆泵型号参数，G30-1螺杆泵安装尺寸图，G30-2螺杆泵安装尺寸图实际数据为准。
G30-1螺杆泵，G30-2螺杆泵适用于工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送。比如适用于油水分离器，板框压滤机等设备。各种粘稠淀粉、食油、蜂蜜、糖酱、果浆、奶油、鱼糜肉糜以及其下脚料的输送。螺杆泵工作原理
G30-1螺杆泵型号参数，G30-2螺杆泵型号参数
| 型号 | 流量 (m3/h) | 压力 (Mpa) | 允许 高转数 (r/min) | 电机 功率 (kw) | 必需汽 蚀余量 (m) | 进口法 兰通径 (mm) | 出口法 兰通径 (mm) | 允许颗 粒直径 (mm) | 允许纤 维长度 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| G30-1 | 5 | 0.6 | 960 | 2.2 | 4 | 50 | 40 | 2.5 | 35 |
| G30-2 | 1.2 | 3 |
G30-1螺杆泵由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时型号参数
| 型号 | 压力0.3Mpa | 压力0.6Mpa | 可调转数 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 转数 (r/min) | 流量 (m3/h) | 电动机 功率 (kw) | 转数 (r/min) | 流量 (m3/h) | 电动机 功率 (kw) | 转数 (r/min) | 流量 (m3/h) | 电动机 功率 (kw) | |
| G30-1 | 960 | 3.6 | 1.5-6级 | 960 | 3 | 2.2-6级 | 125～1250 | 0.2～4 | 2.2 |
| 720 | 2.28 | 1.1-8级 | 720 | 1.9 | 1.5-8级 | ||||
| 510 | 1.63 | 1.1-4级/齿轮箱 | 510 | 1.35 | 1.5-4级/齿轮箱 | ||||
G30-2螺杆泵由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时型号参数
| 型号 | 压力0.8Mpa | 压力1.2Mpa | 可调转数 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 转数 (r/min) | 流量 (m3/h) | 电动机 功率 (kw) | 转数 (r/min) | 流量 (m3/h) | 电动机 功率 (kw) | 转数 (r/min) | 流量 (m3/h) | 电动机 功率 (kw) | |
| G30-2 | 960 | 3.6 | 3-6级 | 960 | 3 | 3-6级 | 125～1250 | 0.2～4 | 3 |
| 720 | 2.28 | 1.5-8级 | 720 | 1.9 | 2.2-8级 | ||||
| 510 | 1.63 | 1.5-4级/齿轮箱 | 510 | 1.35 | 2.2-4级/齿轮箱 | ||||

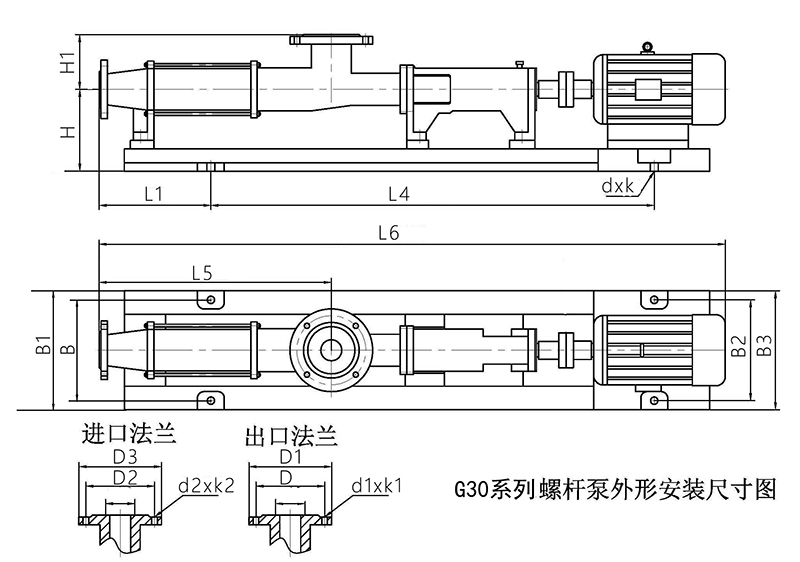

G30-1螺杆泵安装尺寸图，G30-1螺杆泵安装尺寸图
G30-1螺杆泵安装尺寸数据表，G30-1螺杆泵安装尺寸图数据表
| 型号 | L1 | L4 | L5 | L6 | H | H1 | B | B1 | B2 | B3 | D | D1 | D2 | D3 | dxk | d1xk1 | d2xk2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G30-1 | 200 | 850 | 420 | 1300 | 170 | 130 | 195 | 225 | 220 | 250 | 110 | 145 | 125 | 160 | 4x12 | 4x18 | 4x18 |
| G30-2 | 250 | 1000 | 575 | 1540 | 190 | 130 | 220 | 250 | 250 | 290 | 110 | 145 | 125 | 160 | 4x12 | 4x18 | 4x18 |
